Guida rapida PREMO

Esclusione di responsabilità: L'utente è tenuto a rispettare e ad attenersi ai manuali di istruzione attualmente in vigore per tutti i prodotti Vemaventuri utilizzati.



Passaggio 1:

• Controllare che il sensore, il cavo, il connettore, l'alloggiamento e la membrana non siano danneggiati.
• Assicurarsi che il sensore sia privo di bolle d'aria.
• Preparare gli strumenti necessari:

  • Viti
  • Grasso (ad es. vaselina)



Fase 2:

Individuare e segnare le posizioni dei sensori.

• La distanza tra i sensori dovrebbe essere di circa 1,5 m per un muro alto 5,40 m.

• Posizionare i sensori nella parte inferiore della cassaforma.
• L'aggiunta di un'ulteriore serie di sensori migliorerà la precisione.



Fase 3:

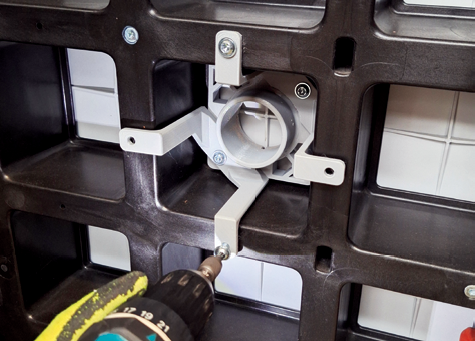

• Fissare la dima di foratura alla cassaforma DUO.

• Praticare il foro per il sensore nella cassaforma utilizzando la sega a tazza.






Fase 4:

• Lubrificare la membrana e l'alloggiamento (si consiglia di usare della vaselina).



Passaggio 5:

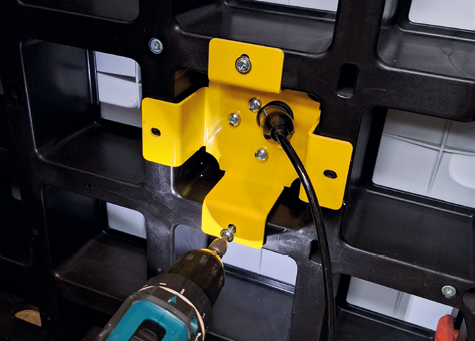

• Posizionare il sensore sulla cassaforma e fissarlo con 2 viti nella parte superiore e inferiore.

• Montare il coperchio di protezione e fissarlo con due viti sui lati destro e sinistro.







Passaggio 6:

• Fissare il Node e saldo in prossimità dei punti di misurazione.
• Collegare i sensori alla porta bus PERI del Node tra loro utilizzando cavi XLR e splitter, se necessario.





Passaggio 7:

• Accendere il Node.
  I dati misurati dal sensore vengono ricevuti automaticamente.
• Accendere Hub.
  È possibile effettuare misurazioni anche quando Hub spento. I valori misurati vengono memorizzati nel Node. Hub i valori memorizzati non appena viene acceso.



Passaggio 8:

• Annotare il numero del nodo e la posizione o le altezze di installazione del sensore di pressione nella cassaforma.



PREMO è compatibile con Hub Node e ISC Link .
Per l’installazione e la messa in servizio, fare riferimento alle rispettive guide di avvio rapido dedicate a ciascun sistema.
