Guida rapida Hub e nodo

Dichiarazione di non responsabilità: l'utente è tenuto a osservare e rispettare i manuali di istruzioni attualmente in vigore per tutti i prodotti Vemaventuri utilizzati.

01 Preparazione



Fase 1: Disimballaggio

Benvenuto nel tuo Hub e Nodes!

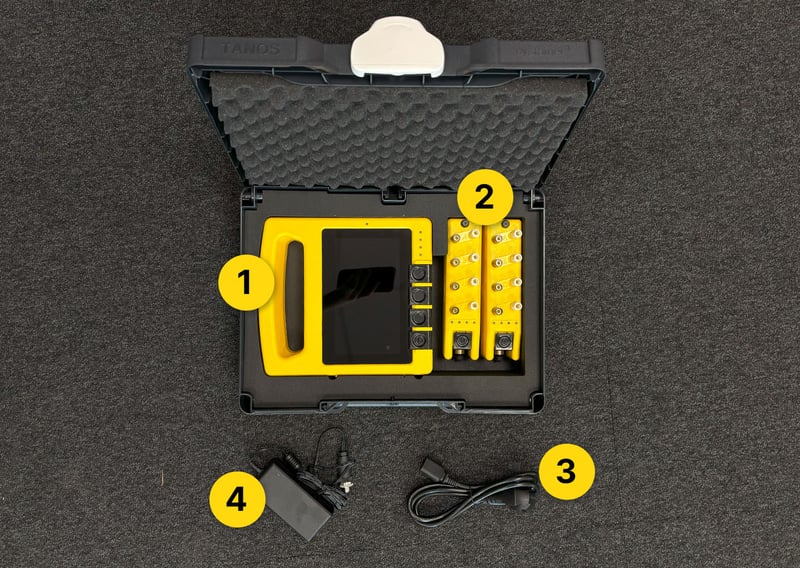

All'interno della confezione troverai:

• 1x Hub
• 2 nodi
• 2 adattatori di alimentazione UE
• 2 cavi di ricarica con connessione bus PERI

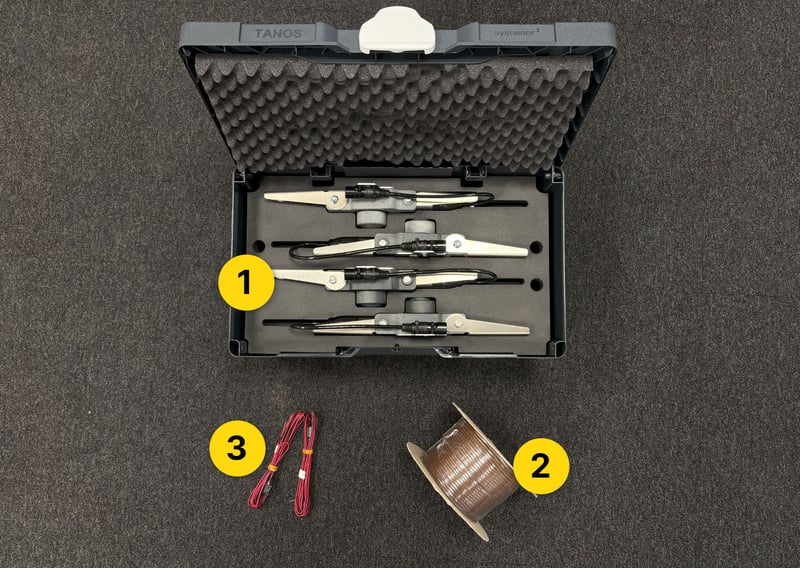

A seconda dell'applicazione, la confezione può includere anche:

• Set PREMO
• Set TEMO
• Set PHONO

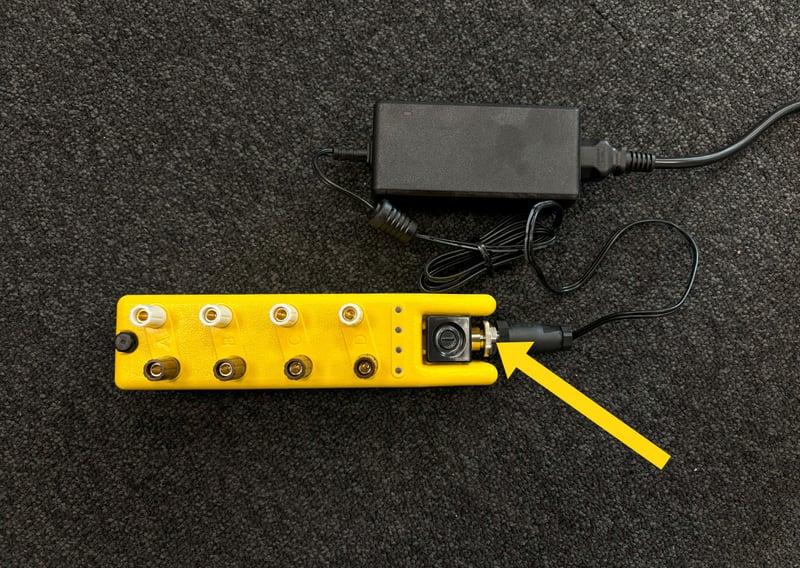

Passaggio 2: ricaricare i dispositivi

Prima dell'uso, assicurarsi che sia l'hub ISC che tutti i nodi ISC siano sufficientemente carichi.
Lo stato attuale della batteria può essere controllato sul display del dispositivo o osservando gli indicatori LED sull'unità.

Per il nodo ISC, premere brevemente il pulsante funzione:

• Tutti e quattro i LED dovrebbero illuminarsi.
• Se si accendono meno di quattro LED, ricaricare il nodo prima dell'uso.

02 Impostazione e configurazione



Passaggio 3: accendere l'hub ISC

1. Tenere premuto il pulsante ON/OFF sull'hub ISC.
2. Rilasciare il pulsante quando il dispositivo si avvia e il display si illumina.
3. L'ISC Hub è ora acceso e pronto per funzionare.

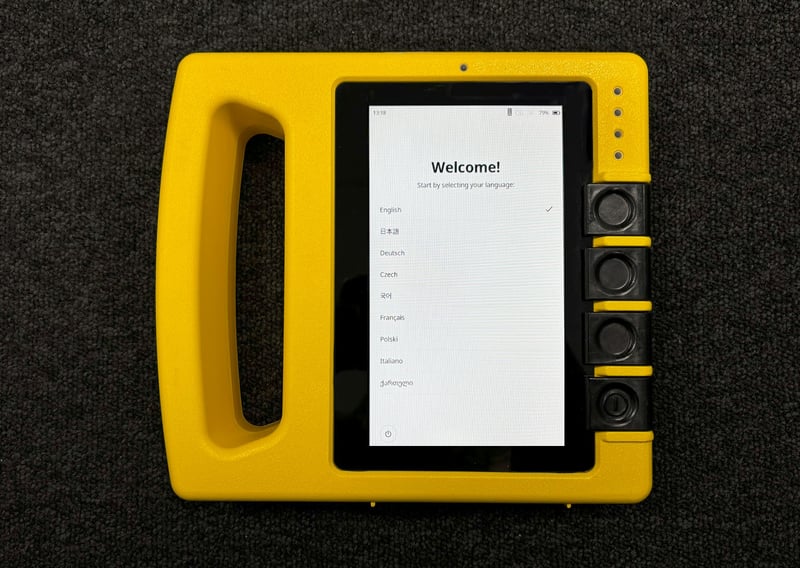

Passaggio 4: selezionare la lingua

• Dopo aver acceso il dispositivo, è necessario selezionare innanzitutto una lingua.

• Verrai quindi reindirizzato alla schermata di configurazione del progetto.
• Per creare un nuovo progetto, clicca su "Nuovo progetto" nella parte inferiore dello schermo.



Passaggio 5: Scansionare il codice QR

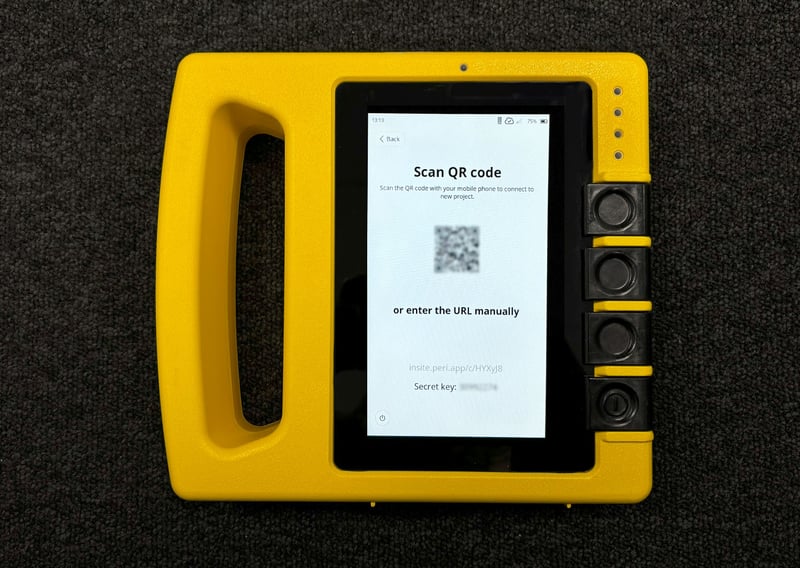

Scansiona il codice QR visualizzato sullo schermo, inserisci l'URL visualizzato sullo schermo o clicca semplicemente sull'URL (https://insite.peri.app/c) per continuare e segui le istruzioni sullo schermo.

Il numero di serie è riportato sul retro del dispositivo sotto la dicitura S/N.



Passaggio 6: Accedi e conferma il dispositivo

• Clicca su "Accedi con PERI".
• Non preoccuparti del reindirizzamento: la nostra piattaforma web utilizza la stessa tecnologia sicura del portale clienti centrale PERI per garantire un'esperienza senza interruzioni.
• Accedere con le proprie credenziali o fare clic su "Iscriviti ora" per creare un nuovo account.

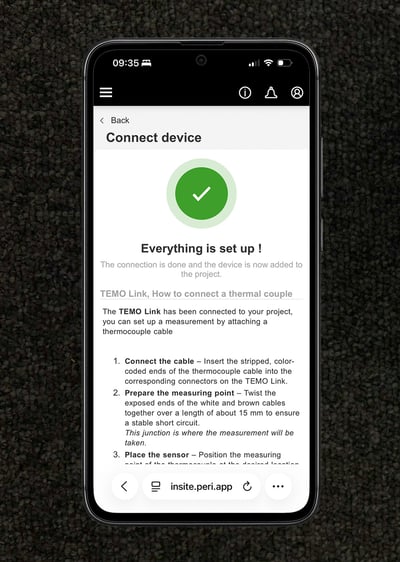

• Dopo aver effettuato l'accesso, il tuo Hub apparirà automaticamente nella WebApp quando utilizzi il codice QR. Se invece utilizzi il link, inserisci il numero di serie riportato sul retro del dispositivo.
• Una volta verificata, fare clic su "Avanti" per completare il processo di connessione.



Passaggio 7: selezionare o creare un nuovo progetto

• Seleziona progetto esistente: se hai già creato un progetto nell'app Web, selezionalo dall'elenco.
• Crea nuovo progetto: se questa è la tua prima configurazione, seleziona questa opzione per creare un nuovo progetto. Potrai assegnare un nome al tuo progetto e definirne i dettagli nel passaggio successivo.



Passo 8: Completare l'impostazione del progetto

Completate la configurazione del progetto inserendo i dettagli richiesti:

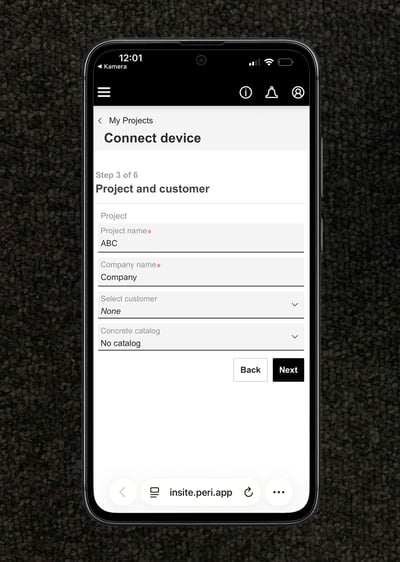

• Progetto e cliente: Aggiungere il nome del progetto, il nome dell'azienda e (opzionale) il catalogo dei clienti o del calcestruzzo.

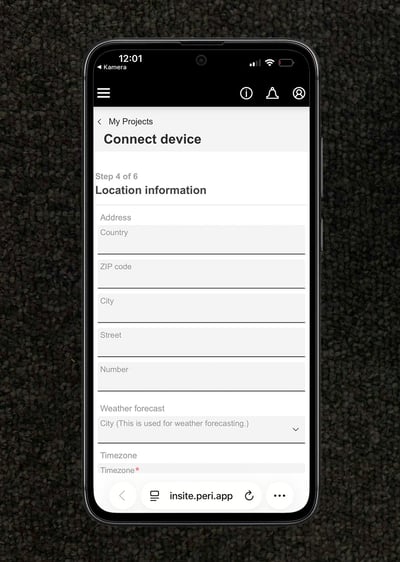

• Posizione: Inserire l'indirizzo del progetto, le previsioni meteo della città e selezionare il fuso orario corretto.
• Unità di misura: Scegliere Metrico, Imperiale/USA o Personalizzato e definire le unità di misura preferite.

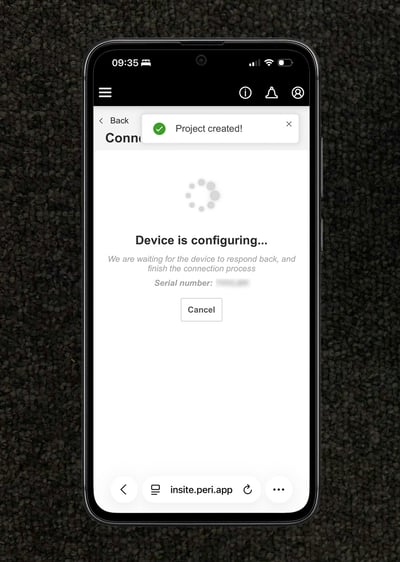

Dopo aver inserito tutte le informazioni richieste, tocca "Avanti". Il dispositivo si configurerà automaticamente. Attendi fino al completamento del processo.



Passaggio 9: Accoppiamento del nodo con l'hub

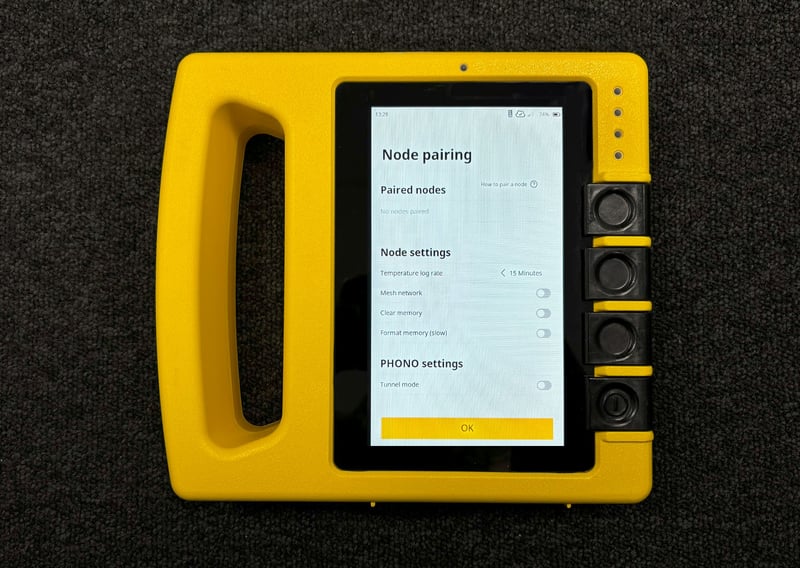

Dopo aver creato il progetto, verrai reindirizzato automaticamente al menu Accoppiamento nodi.

Nota: un nodo può essere accoppiato solo mentre ci si trova nel menu Accoppiamento nodi.

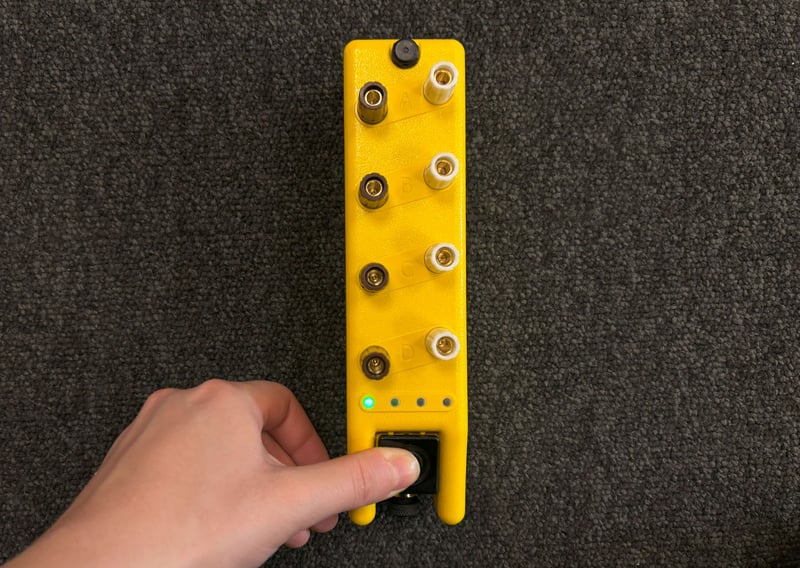

• Accendere il nodo tenendo premuto il pulsante On/Off fino a quando tutti i LED si accendono.

• Quando i LED sono blu, premere il pulsante tre volte per avviare il processo di accoppiamento.
• Quando l'accoppiamento ha esito positivo, il nodo torna al normale funzionamento e i LED indicano lo stato attuale.

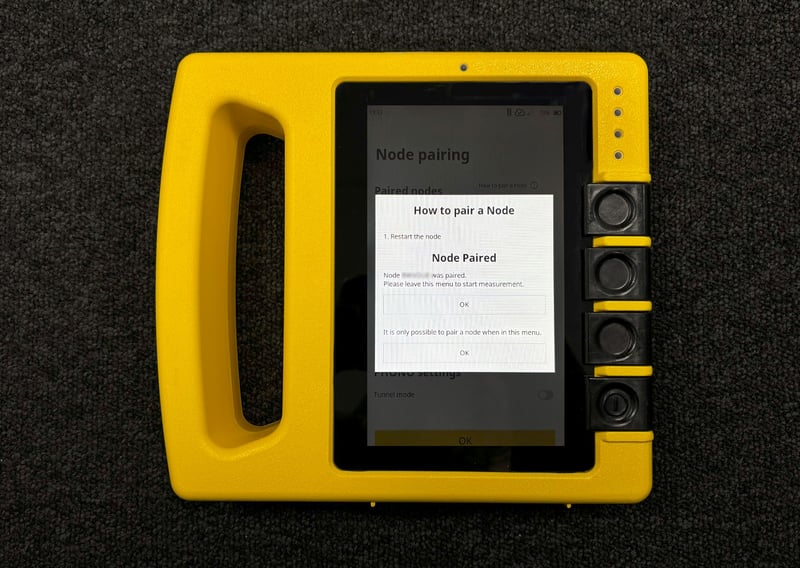

• Una volta completato l'accoppiamento, sull'Hub apparirà una notifica che conferma che il Nodo è stato accoppiato con successo. Ora è possibile accoppiare ulteriori Nodi, se necessario.

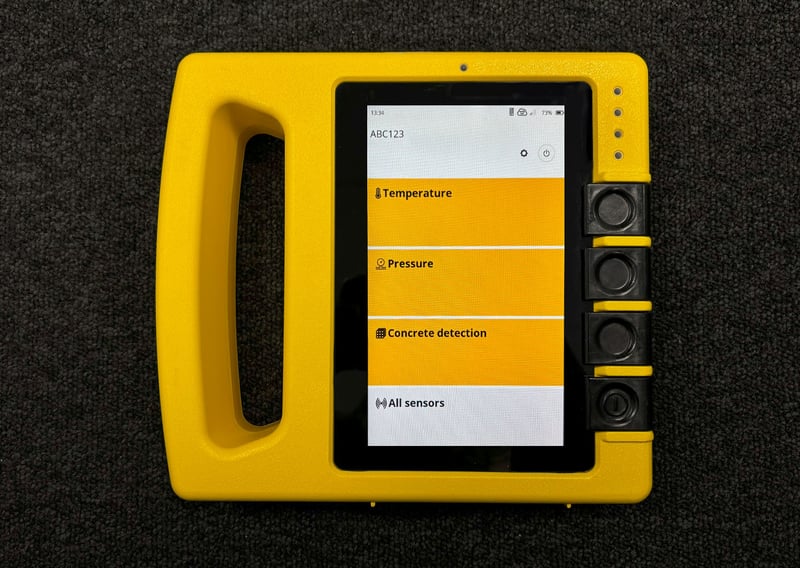

• Una volta accoppiati tutti i nodi, la configurazione è completa e l'hub è pronto per le misurazioni.

03 Monitoraggio della temperatura e della maturità del calcestruzzo

Segui questa sezione se stai monitorando la temperatura e la maturità del calcestruzzo.



Impostare i punti di misurazione

Guarda il video o segui i passaggi riportati di seguito:

Tagliare il cavo della lunghezza necessaria dal rotolo della termocoppia.

1) Spellare l'isolamento esterno
Rimuovere l'isolamento esterno su entrambe le estremità del cavo con la spellacavi per esporre i due conduttori interni.

2) Spellare i conduttori interni
Spellare circa 12-15 mm di isolante da ciascuno dei due fili interni.

3) Attorcigliare i conduttori

Lato A: attorcigliare singolarmente i due conduttori interni.

Lato B: attorcigliare i due conduttori interni in un'unica estremità attorcigliata.

4) Applicare il termorestringente sul lato B
Far scorrere un tubo termorestringente sull'estremità intrecciata combinata sul lato B e restringere con un accendino fino a quando non è ben saldo e sicuro.



Collegare la termocoppia al nodo

• Allentare la vite del terminale fino a quando l'estremità del filo spelacchiato può essere avvolta una volta intorno al bullone filettato.
• Collegare il filo marrone al terminale marrone (+).
• Collegare il filo bianco al terminale bianco (-) dello stesso canale.
• Assicurarsi che sia collegata una sola termocoppia a ciascun canale.



Fissare il punto di misurazione all'interno della cassaforma

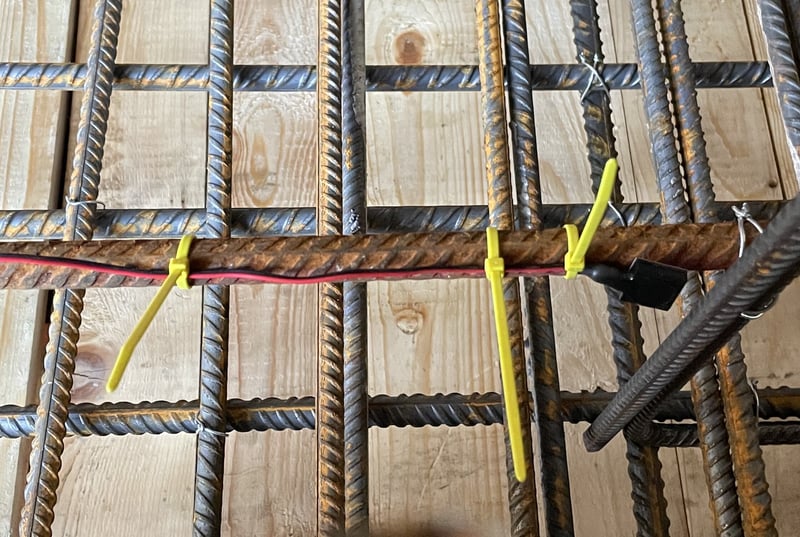

Posizionare l'estremità del cavo termoretratto in un punto di misurazione adeguato all'interno della cassaforma e fissarlo saldamente all'armatura con una fascetta in modo che non possa muoversi.

Nota: assicurarsi che il cavo non sia schiacciato o intrappolato tra gli strati di tondini di ferro.

Suggerimento: contrassegnare ogni dispositivo con un adesivo e documentare sia la sua posizione che quella delle termocoppie: ciò renderà molto più semplice la configurazione dell'applicazione web in un secondo momento.



Misurazione della maturità del calcestruzzo (opzionale)

Se si desidera misurare la maturità del calcestruzzo, è necessario calibrare il calcestruzzo in anticipo.

La calibrazione non è trattata in questa Guida rapida.
Per istruzioni dettagliate, consultare la Guida rapida - Calibrazione del calcestruzzo.

04 Monitoraggio della pressione del calcestruzzo

Segui questa sezione se stai monitorando la pressione del calcestruzzo.



Preparazione

• Controllare che il sensore, il cavo, il connettore, l'alloggiamento e la membrana non siano danneggiati.
• Assicurarsi che il sensore sia privo di bolle d'aria.
• Preparare gli strumenti necessari:
  • Trapano
  • Fresa a tazza da 50 mm con punta centrale
  • Viti
  • Grasso (ad es. vaselina)



Installazione del sensore

1. Praticare il foro: praticare un foro di 50 mm nella cassaforma utilizzando la sega a tazza.
   → Assicurarsi che vi sia spazio sufficiente per l'alloggiamento del sensore.
2. Lubrificare il sensore: lubrificare leggermente la membrana e l'alloggiamento (consigliato: vaselina).
3. Posizionare il sensore: posizionare il sensore sulla cassaforma e preforare i fori delle viti.
4. Fissare il sensore: fissare il sensore con 3 viti.



Collegamento e avvio

1. Montare il nodo: fissare il nodo in modo sicuro e stabile vicino al sensore.
2. Collegare il sensore: collegare il sensore alla connessione bus PERI del nodo.
3. Accendere il nodo: la misurazione inizia automaticamente.
4. Documentazione: registrare il numero del nodo e la posizione del sensore o l'altezza di installazione.

Nota: determinare e contrassegnare le posizioni dei sensori.
– La distanza tra i sensori deve essere di circa 1,5 m per una parete alta 8 m.
– Posizionare i sensori nella parte inferiore della cassaforma.
– Una serie aggiuntiva di sensori aumenterà la precisione.

Nota: è disponibile una Guida rapida separata - Manutenzione, che fornisce istruzioni dettagliate per la sostituzione della membrana, il rabbocco di glicerolo e lo sfiato.

05 Rilevamento del calcestruzzo e monitoraggio della compattazione

Segui questa sezione se stai monitorando il rilevamento e la compattazione del calcestruzzo.



Preparazione

• Controllare che la testa del sensore e il cavo non presentino danni visibili.
• Preparare materiali di montaggio adeguati, quali fascette, basi adesive, nastro adesivo e un adesivo appropriato (ad esempio colla epossidica).



Installazione del sensore

1. Selezionare un punto di misurazione adeguato: il substrato deve essere pulito, liscio e robusto, ad esempio rivestimento sagomato, roccia o calcestruzzo.
2. Rimuovere la pellicola protettiva: rimuovere la pellicola protettiva dalla superficie adesiva del sensore.
3. Fissare il sensore in posizione: premere con forza i bordi del sensore sul substrato.
   Importante: non esercitare pressione sull'elemento sonoro al centro del sensore. In caso di temperature rigide, riscaldare la superficie adesiva prima del fissaggio per migliorare la forza adesiva.
   Se la forza adesiva della superficie biadesiva non è sufficiente (ad es. su substrati ruvidi o irregolari), applicare ulteriore adesivo.
   L'elemento sonoro deve rimanere completamente privo di adesivo. In alternativa, il sensore può essere fissato all'acciaio di rinforzo utilizzando fascette e una base adesiva.
4. Posa del cavo: posare il cavo in modo sicuro all'interno della cassaforma e fissarlo con fascette o nastro adesivo.



Connessione al nodo ISC

1. Montare ISC Node: installare ISC Node vicino al punto di misurazione, all'esterno della cassaforma, in una posizione sicura e protetta.
2. Collegare i cavi del sensore: Collegare i cavi del sensore a un canale multifunzione analogico del nodo:
   • Svitare il terminale del palo fino a quando l'estremità del filo spellato può essere avvolta una volta attorno al bullone filettato.
   • Collegare il filo rosso al terminale marrone (+).
   • Collegare il filo nero al terminale bianco (–) dello stesso canale.
   • È possibile collegare un solo sensore di vibrazioni a ciascuna coppia di terminali o canale.
3. Serrare i terminali: riavvitare i terminali dei poli e serrarli a mano.



Avvia misurazione

1. Accendere il nodo: i dati di misurazione provenienti dai sensori collegati vengono ricevuti automaticamente.
2. Accendi l'ISC Hub.
3. Documentazione: registrare il numero del nodo e il canale corrispondente per ciascun sensore.

06 Applicazione web



Passaggio 9: Creare dashboard e report nell'applicazione web

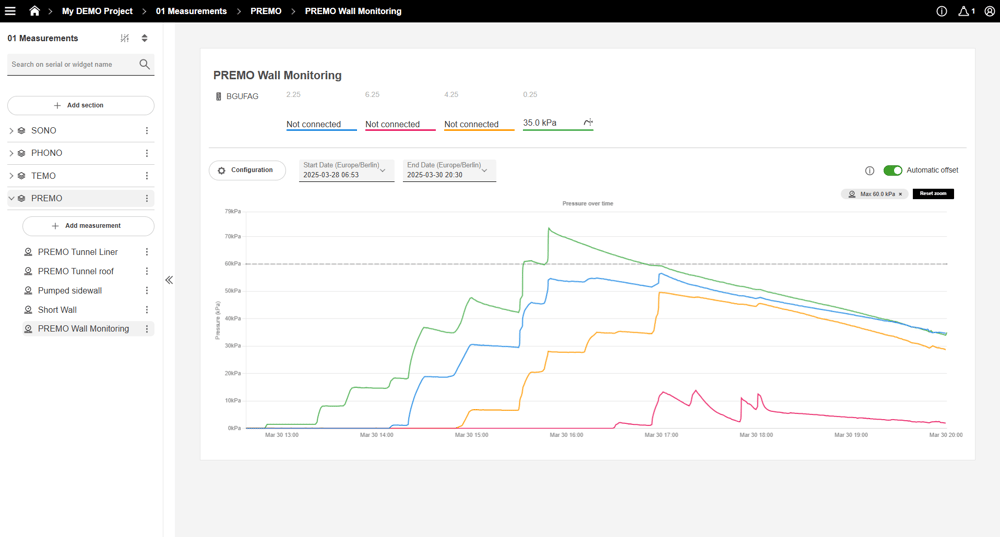

Aprire il progetto nella web app e creare un cruscotto. Per visualizzare le misure nel cruscotto, aggiungere un nuovo widget facendo clic su "+ Aggiungi misura" nella sezione desiderata. Seguire i passaggi sullo schermo per collegare il dispositivo al widget.

Per creare un report, fare clic su "Configurazione" e scorrere fino alla sezione Report.

Nota: se le misurazioni non sono visibili, controlla l'intervallo di date selezionato e verifica la connettività del tuo dispositivo.
